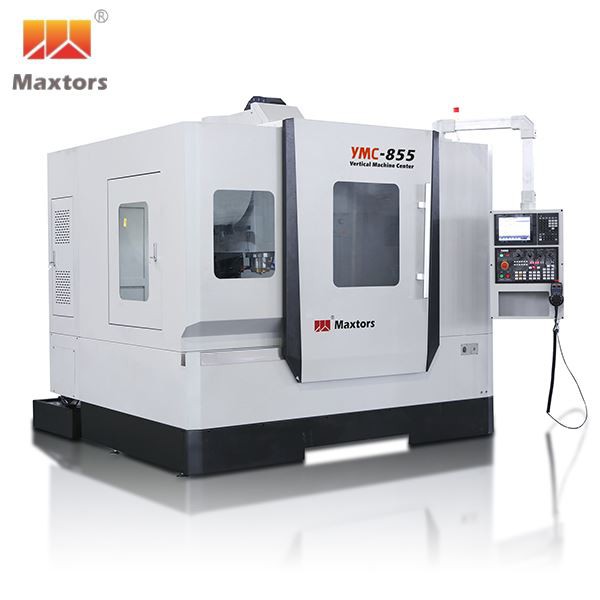

Canolfan Peiriannau 4 Echel

Cyflwyniad Cynnyrch

Mae 4 Echel Machine Center yn gynnyrch sy'n integreiddio technolegau amrywiol, gan gynnwys mecanyddol, trydanol, hydrolig, technoleg gwybodaeth, ac ati Y bedwaredd echel yw'r pen mynegeio a reolir gan fynegai, a all wella awyren peiriannu yr offeryn, a lleihau'r clampio dro ar ôl tro o'r darn gwaith, sy'n gwella cywirdeb peiriannu cyffredinol y darn gwaith yn fawr, sy'n fuddiol i symleiddio'r broses, gwella effeithlonrwydd cynhyrchu, a byrhau'r cylch cynhyrchu. Felly mae cymhwysiad y ddyfais hon yn eang iawn. Trwy ychwanegu siafft gylchdroi, gellir cynhyrchu'r gwrthbwyso onglog rhwng yr offeryn a'r darn gwaith, gellir ehangu'r ystod brosesu, a gellir ffurfio amodau torri ffafriol.



Nodweddion

Mae sylfaen, gwely a strwythurau eraill Canolfan Peiriannau Echel 4 wedi'u diffodd i sicrhau sefydlogrwydd yr offeryn peiriant ac ymestyn ei oes gwasanaeth.

Mae gan y canllaw llinellol P-dosbarth gywirdeb uchel a gall wneud y symudiad yn fwy sefydlog, sy'n addas iawn ar gyfer prosesu symudol cyflym.

Gall yr oerach olew leihau'r tymheredd pan fydd y gwerthyd yn rhedeg ar gyflymder uchel, gan ei gwneud yn fwy gwydn.

Mae system reoli uwch y Ganolfan Peiriant 4 Echel nid yn unig yn hawdd i'w gweithredu, ond mae ganddi hefyd berfformiad sefydlog iawn.



Manyleb Cynnyrch

Eitemau	Uned	YMC-855V
Maint Tabl	mm	1000×550
Max.Loading	KG	500
T-Slot	mm	5-18×120
4ydd Echel diamedr bwrdd Rotari	mm	Φ125/160/170/210/255
Teithio X/Y/Z	mm	800/550/550
Trwyn gwerthyd i'r bwrdd	mm	140~690
tapr gwerthyd		7/24 Tapr Rhif 40
Cyflymder gwerthyd	rpm	8000
Gallu ATC	T	24
X/Y/Z Echel Max. Cyfradd Ffrwd Cyflym(G00)	m/munud	30/30/20
X/Y/Z Echel Max. Torri Porthiant (G01)	m/munud	8
Mewnbwn Pwer	V	380
Amlder	Hz	50
Cyfanswm cynhwysedd trydanol	KVA	20
G.W.	KG	5000
Datrysiad Rheoli Echel XYZ	mm	0.001
Rheolydd CNC		Mitsubishi M80B



Ffurfweddiad Safonol

1) Rheolydd CNC Mitsubishi M80B, modur servo, gyrrwr servo

2) modur servo Mitsubishi Spindle

3) Gwerthyd BT40 8000RPM

6) sgriw trachywiredd a chanllaw

7) Canllaw llinellol tair echel Taiwan HIWIN

8) Amddiffyn rheilffyrdd tair-echel

9) System lubrication awtomatig

10) system oeri, Gyda phwmp dŵr

11) Diogelu system dalen fetel yn llawn

12) 380v 50hz 3 cham

13)4^edechelin gyda tailstock llaw neu tailstock cylchdro

(φ125mm/φ160mm/φ170mm/φ210mm/φ255mm gallwch ddewis un addas)

14) padiau lefelu a bolltau



Prif Gydrannau

Nac ydw.	eitemau	Brand	Tarddiad
1	Rheolydd CNC	Mitsubishi	Japan
2	Modur Spindle	Mitsubishi	Japan
3	Modur Echel X/Y/Z	Mitsubishi	Japan
4	Sgriw peli	HIWIN/PMI	Taiwan
5	Arweinlyfr Llinellol	HIWIN/PMI	Taiwan
6	NSK/SKF/IBC	NSK/SKF/IBC	Japan/Sweden/Almaen
7	gwerthyd	CENTURN	Taiwan
8	Oerach Olew Spindle	RUCOL	Tsieina
9	Cyplu servo	KTR	Almaen
10	Cyfnewidydd Gwres ar gyfer Cabinet Trydan	RUCOL/AM DDIM	Tsieina
11	CCM	TOSOKU	Japan
12	ATC (Newidiwr Offer Awtomatig) -Dewisol	AIMACH	Tsieina



Nodyn:Rydym yn cadw'r hawliau i addasu'r brand Yn ôl y sefyllfa gyflenwi, ond nid yn llai nag Ansawdd y brand rhestredig.



Ein Tîm:

Rydym yn dîm o weithwyr proffesiynol profiadol a deinamig sy'n arbenigo mewn trin gwaith manwl trwy brosesau gwyddonol. Mae'r doniau rhagorol proffesiynol yn uno tîm pwerus a chreadigol o ddylunio, ymchwil a datblygu, sy'n adeiladu ein cryfder technegol cadarn a chystadleurwydd. Ac mae ein cwmni'n datblygu'n gyflym ac yn cyflenwi gwasanaeth arbenigol i bob cwsmer.
