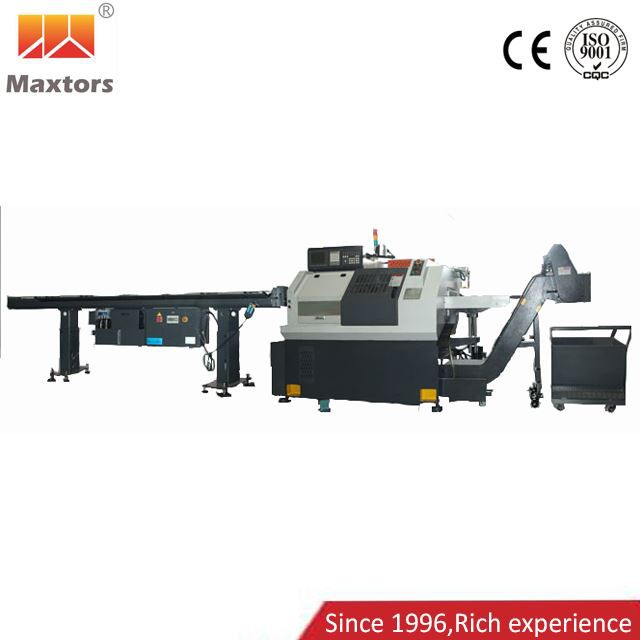

Gwely ar oleddf Troi CNC

Cyflwyniad Cynnyrch

Gellir rhannu turnau CNC yn ddau fath: llorweddol a fertigol. Gellir rhannu turnau CNC llorweddol yn ddau fath: gwelyau ar oleddf a gwelyau gwastad. Y prif wahaniaeth rhyngddynt yw ongl drychiad y turn CNC. Yn eu plith, mae Inclined Bed CNC Turning yn ganolfan troi CNC darbodus, sydd â manteision cyflymder uchel a manwl gywirdeb uchel, a gall gwblhau gwaith troi amrywiol ddeunyddiau. Fe'i datblygir yn seiliedig ar egwyddor peiriannu CNC ac mae ganddo berthnasedd cryf. Gall gwblhau peiriannu rhai rhannau cymhleth yn dda gyda gofynion cywirdeb peiriannu uchel. O ran cynllun offer peiriant CNC, anystwythder, manwl gywirdeb, gallu tynnu sglodion, ac ati, mae hefyd yn sylweddol uwch na turnau CNC gwely gwastad.



Nodweddion

1. Mae'r Inclined Bed CNC Turning yn mabwysiadu dyluniad dur di-staen un darn, cwbl gaeedig, felly nid yw'n hawdd gollwng deunydd neu ddŵr ac mae ganddo anhyblygedd uchel.

2. Mae'r dwyn spindle yn fanwl iawn, a gall y cyflymder gyrraedd 4000r y funud.

3. Mae gan HIWIN/PMI sgriw bêl fanwl-gywir gyflymder bwydo cyflym ac effeithlonrwydd gwaith uchel.

4. Gall gwblhau amrywiaeth o brosesu ar un adeg gydag offer megis torwyr melino servo-powered, gan arbed llawer o amser.

5. Mae 8-12 tyred hydrolig gorsaf yn ei gwneud hi'n hawdd prosesu rhannau cymhleth.



Manyleb Cynnyrch

Eitem		Uned	HL202-J430	HL202-J430A	HL202-T360	HL202-T360A
Gweithio Gallu	Max swing dia.over gwely	Mm	Φ480	Φ480	Φ520	Φ520
	Uchder o'r Plât Llithro i Ganolfan Spindle	Mm	111	111	111	111
	Max.Turning Dia	Mm	Φ380	Φ380	Φ380	Φ380
	Hyd Max.Workpiece	Mm	360	360	360	360
gwerthyd	Spindle Thru-Hole Dia.	mm	Φ56	Φ58	Φ56	Φ58
	Math gwerthyd	/	A2-5	A2-6	A2-5	A2-6
	Maint Chuck	Modfedd	6	8	6	8
	Max. Cyflymder gwerthyd	.rpm	4000	4000	4000	4000
	Max.Bar Dia.Pass Spindle	Mm	Φ33	Φ45	Φ33	Φ45
	Modur Spindel	KW	5.5	7.5	5.5	7.5
Porthiant	X Teithio Echel	Mm	430	430	180	180
	Z Teithio Echel	Mm	450	450	450	450
	Y Teithio Echel	Mm	/	/	/	/
	Trorym Modur Echel X/Z	N.m	9.6	9.6	9.6	9.6
	Torque Modur Offeryn Byw Tyred Byw		/	/	/	/
	X Echel Ballscrew dia./Pitch	Mm	Φ32/10	Φ32/10	Φ32/10	Φ32/10
	Z Echel Ballscrew dia./Pitch	Mm	Φ32/10	Φ32/10	Φ32/10	Φ32/10
	Y Echel Ballscrew dia./Pitch	Mm	/	/	/	/
	Ffederasiwn cyflym (X/Z/Y)	m/munud	X25/Z25	X25/Z25	X25/Z25	X25/Z25
Tyred Offeryn	Math Offeryn		/	/	Servo	Servo
	Offeryn Rhif.		/	/	8/12	8/12
	Offeryn Newid Amser (cyfagos)	s	/	/	0.35	0.35
	Maint Deiliad Offeryn	Mm	20×20/Φ32/Φ25	20×20/Φ32/Φ25	20×20/Φ32	20×20/Φ32
Offeryn Math Gang	Math Deiliad Offeryn		2 Set (Sgwâr a Rownd)	2 Sgwâr a 2 Rownd	2 Set (Sgwâr a Rownd)	2 Set (Sgwâr a Rownd)
Tailstock	Tapr Llewys Tailstock	/			MT4	MT4
	Llewys Tailstock dia./ Teithio	Mm			Φ63/80	Φ63/80
Cywirdeb	Cywirdeb lleoli (X/Z/Y)		±0.008/300	±0.008/300	±0.008/300	±0.008/300
	Cywirdeb ail-leoli (X/Z/Y)		±0.004/300	±0.004/300	±0.004/300	±0.004/300
Eraill	Maint peiriant (L × W × H)	Mm	2220×1610×1800	2220×1610×1800	2220×1610×1800	2220×1610×1800
	Pwysau Peiriant	KG	3000	3000	3300	3300
Rheolydd CNC	SYNTEC 21TA		Std.	Std.	Std.	Std.
	FANUC/Siemen/Mitsubishi		Ddewis.	Ddewis.	Ddewis.	Ddewis.



Offer safonol:

System reoli CNC: Fanuc neu Siemens neu Mitsubishi wrth i chi ddewis dwyn Spindle: Japan NSK neu'r Almaen FAG P4 dosbarth. Chuck hydrolig: Japan HOWA Hollow Hydrolig silindr: Japan HOWA Hollow Linear guideway: Japan THK neu Almaen Rexroth. Sgriwiau plwm: Taiwan HIWIN/PMI/Yintai sgriw pêl drachywiredd Dwyn sgriw plwm: Japan NSK neu'r Almaen Tyred ESKY: Taiwan Liuxing 8 safle Gorsaf hydrolig: Wedi'i gwneud yn Taiwan brand enwog Lamp larwm System iro'n awtomatig System oeri



Ategolion Opsiwn:

Tyred hydrolig: 12-Lleoliad awto cludwr sglodion yn bwydo bar yn awtomatig











C1. Sut alla i gael dyfynbris?

A. Gadewch negeseuon i ni gyda'ch gofynion prynu a byddwn yn ateb ichi ASAP. A gallwch gysylltu â ni'n uniongyrchol trwy Reolwr Masnach neu Ffôn.



C2. A allwch chi ddarparu Troi CNC Gwely Inclined wedi'i addasu neu SPM (peiriant pwrpas arbennig)?

A. Ydym, rydym yn darparu atebion CNC smart ar gyfer ein cwsmer, er mwyn cynyddu effeithlonrwydd.



C3. Allwch chi ddarparu hyfforddiant ar gyfer gweithredu peiriannau CNC?

A. Ydy, mae hyfforddiant am ddim yn Ffatri MAXTORS ar gael.



C4. Beth yw eich telerau gwarant?
A. Byddwn yn cyflenwi amnewidiad ar gyfer rhannau sy'n profi i fod yn ddiffygiol am gyfnod o 12 mis, Mae gwarant estynedig ar gael ar adeg prynu.

Cysylltwch â'ch cynrychiolydd gwerthu MAXTORS CNC am fanylion.



C5. Beth yw'r amser dosbarthu, a beth yw'r pecyn?

A. Fel arfer mae'r amser dosbarthu tua mis. Mae ein holl beiriannau CNC yn llawn pecyn addas i'r môr.
